リフティングラグモーターハウジング
Jiangsu Yufeng Electric Co., Ltd. は、一体成形または溶接された吊り上げラグを備えたモーター ハウジングを製造しており、組み立て、輸送、現場での設置時に安全な装備を容易にするように設計されています。これらのハウジングは、構造的完全性と、認知されたリギング規格に準拠した定格荷重吊り上げアタッチメントを組み合わせています。製造プロセスには、精密スタンピング、ラグ補強材のロボット溶接、応力緩和熱処理、重要な取り付けインターフェイスの CNC 加工が含まれます。 40 年間にわたるモーター ハウジングの生産実績と年間 500 万個を超える生産能力を持つ Yufeng は、IEC および NEMA フレーム サイズのリフティング ラグ ハウジングを供給しており、特定の負荷要件やリギングの形状に合わせてカスタム ラグ構成を利用できます。
ラグは、モーター重量に基づいて 4:1 または 5:1 の安全率で設計されています。定格荷重は、顧客の要件に応じた有限要素解析と物理的耐荷重試験によって検証されます。
ラグはハウジング シェルと一体的に打ち抜かれるか、完全貫通ジョイントで溶接されます。高容量の荷重に対応して補強ガセットが追加され、ハウジング全体に応力を分散します。
ラグの特徴は、寸法精度を損なうことなく製造手順に組み込まれます。溶接後の応力除去により、重要な穴と取り付け面の安定性が確保されます。
製品仕様
| フレームサイズ範囲 | IEC 56 – 160 (アダプター構成を備えた NEMA 42 – 210 が利用可能) |
| ラグ構成 | 1 点、2 点、または 4 点のリフティング配置 |
| ラグの材質 | ハウジング（DC01、SPCC、S235JR）と同等以上の構造用鋼 |
| 安全使用荷重（SWL） | ラグあたり 100 kg – 800 kg (カスタム定格が利用可能) |
| 安全係数 | 4:1 (標準) または 5:1 (ご要望に応じて) |
| 穴径（揚程） | 20 mm ～ 50 mm、またはシャックルの互換性のためのスロット付きデザイン |
| 表面コーティング | リン酸亜鉛電着塗装 (標準);粉体塗装またはジンクリッチプライマーはオプション |
| フランジの平面度 | ≤ 0.06 mm/100 mm (加工後および応力除去) |
| 同心度（パイロットから取付穴まで） | ≤ 0.12 mm |
エンジニアリングと設計に関する考慮事項
- ラグの配置: ハウジングの重心に合わせて配置し、吊り上げ時の傾きを最小限に抑えます。負荷がアンバランスなモーターにはオフセット ラグが利用可能です。
- 負荷テスト: 耐荷重試験は、各ラグで SWL の 125 % まで実行できます。ご要望に応じて試験証明書を発行いたします。
- 溶接品質: 重要な用途には、磁粉検査 (MPI) を備えた完全溶け込み溶接が利用可能です。
- 互換性: ラグの穴の直径とスロットの幅は、標準的なシャックル、フック、アイボルトに対応できるように設計されています。
品質保証とサプライチェーン
- ラグの位置と穴の寸法に関する初回通過歩留まり > 98 % (Cpk ≥ 1.67)。
- 材質 certificates EN 10204 3.1 and dimensional inspection report per batch.
- 包装：防錆VCIフィルム段ボールトレイ。 ISPM 15認証を取得した木箱を輸出します。
- リードタイム: 標準ラグ構成の場合は 15 ～ 20 営業日。カスタム ラグ設計または特殊な定格荷重の場合は 25 ～ 30 日。
- PPAP レベル 3 は、車載および高信頼性アプリケーションで利用可能です。
応用分野
- 産業用モーター: ポンプ、コンプレッサー、ファン、コンベア - プラント環境での設置やメンテナンスに天井吊り上げが必要な場合。
- 重機: 鉱山、建設、農業機械 - 移動式クレーンを使用して現場でモーターの交換を行う必要がある場合。
- 海洋および海洋: 安全な艤装のために昇降ポイントが不可欠なエンジン ルームまたはデッキにモーターが設置されています。
- 発電量: 定期点検やオーバーホールのために吊り上げが必要な発電機セットやタービン補助モーター。
カスタム ラグ構成の場合、Yufeng は構造 FEA と吊り上げ解析を提供して、荷重分散とリギングの安全性を検証します。耐荷重試験と認証は各ラグ設計で利用できます。
エンジニアリングサポートよくある質問
各ラグの設計は FEA を使用して分析され、荷重時の応力分布とたわみが特定されます。当社では、ご要望に応じて安全使用荷重 (SWL) の 125 % で耐荷重試験を実施し、各ユニットまたはバッチごとに試験証明書が発行されます。
はい。モーター アセンブリの重心に合わせてカスタム ラグの配置を提供します。また、取り扱い中の安定した装備を確保するために、大型または重量のモーター用に複数の吊り上げポイントを提供することもできます。
一体型のラグはハウジング シェルの一部として打ち抜かれており、よりすっきりとした外観を実現し、溶接の継ぎ目を排除しています。溶接されたラグにより、より高い耐荷重が可能になり、より厚い材料で製造できます。どちらのオプションも完全な検査で利用できます。
すべてのラグにはハウジングと同じ表面処理が施されており、標準としてリン酸亜鉛と電着塗装が施されています。過酷な環境向けに、パウダー コーティングまたは亜鉛を豊富に含むエポキシ プライマーとポリウレタン トップコートを提供しています。
ご要望に応じて、材料証明書 (EN 10204 3.1)、寸法検査報告書、耐荷重試験証明書を提供します。特殊な用途については、溶接手順仕様書 (WPS) と溶接工の資格記録を提供できます。
製造ソリューション

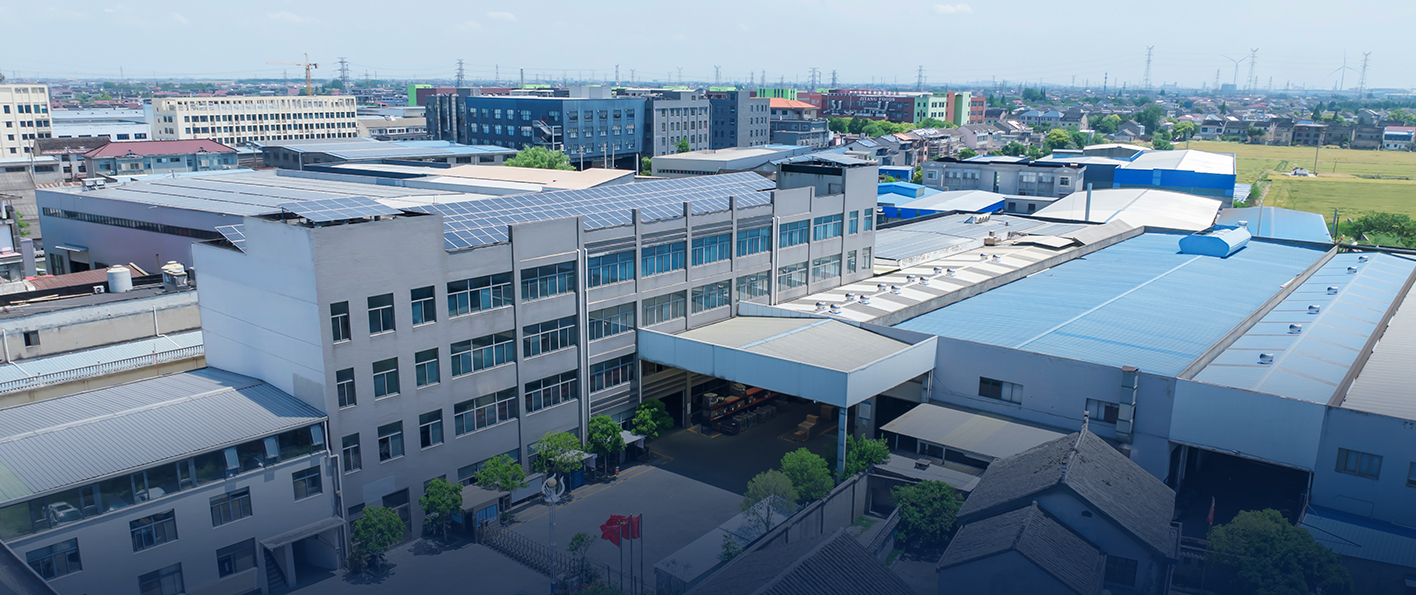

プレスライン、自動溶接装置、加工設備、検査装置を備え、鋼材の加工から完成品の納品まで一貫した製造体制を整えています。平均20年以上の経験を持つエンジニアリングチームが開発から量産まで技術サポートを提供します。
40 年間にわたりモーター ハウジングの製造に注力し、50 社を超える顧客にサービスを提供し、年間 500 万個を超える生産能力を達成しました。当社は、品質、効率、高速応答を指針として、高精度で信頼性の高いモーター ハウジング ソリューションの提供に取り組んでいます。
